개요

기존 단순하게 온도에 따라 전원만 인가하는 마그네트 방식 및 초기전류만 잡아주는 전력제어 방식에서 벗어나 실질적인
전력양을 SAVE할 수 있는 SMART(초절전)CONTROLPANEL을 사용하여 동절기 HEATING CABLE로 사용되는 전력량의 35%이상을 절감할 수 있으며 10W/M용 열선과 병행하여 사용시에는 50%이상의 절감효과를 볼 수 있습니다.
또한 기존의 버튼방식이 아닌 터치스크린방식 으로 사람이 컴퓨터와 상호 대화하는 가장 단순하고 가장 직접적인 방식이며, 누구나 어떠한 훈련을 받지 않더라도 사용할 수 있습니다.

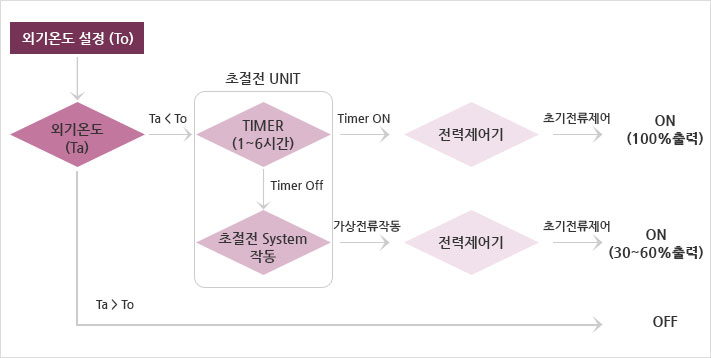

작동원리

Control Panel

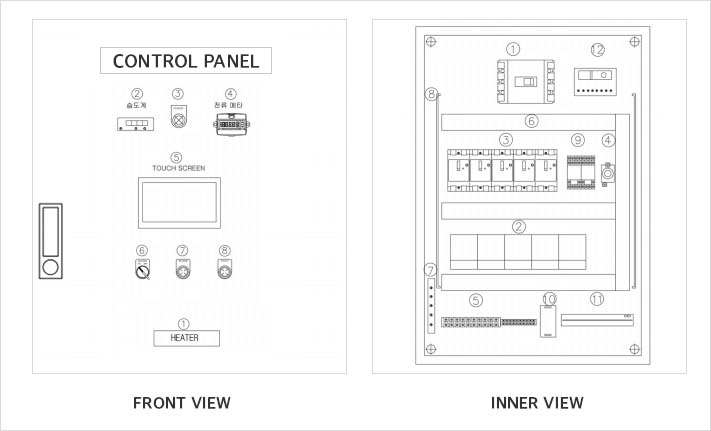

외형도

(1)제습히터  (2)습도계  (3)파워램프  (4)전류 표시계  (5)터치스크린  (6)셀렉터스위치  (7)부저  (8)FALLT

내부배치도

(1)MAIN차단기(MCCB)  (2)전력조정기  (3)누전차단기(ELB)  (4)FUSE  (5)단자대  (6)PVC덕트  (7)E-BUS
(8)ㄷ형손잡이  (9)릴레이  (10)파워서플라이  (11)IO보드  (12)전류검출기

제품사양

Model	TG056	TG070	TG102
중앙처리장치 (CPU)	32 Bit RISC, ARM11 - 660 MHz
메모리	SDRAM : 2 Gbit NAND Flash : 1 Gbit	SDRAM : 2 Gbit NAND Flash : 2 Gbit
LCD	5.6" (TFT-LCD) 640 X 480 300 cd / m2	7" (TFT-LCD) 800 X 480 350 cd / mJ	10.2" (TFT-LCD) 800 X 480 350 cd / mJ
백라이트	LED ( 20.000 hr)
터치 패널	4 wire, analog resistive
RTC	Built in RTC
통신포트	COM1 [RS232], COM2[RS232], COM3 [RS232], COM [RS422/485]
이더넷	10/100 BASE-T (lPort)
무선 인터넷	None  l  802.11 b/g/n  802.11 b/g/n
USB	호스트 (lPort), 클라이언트 (lPort)
SD 카드	SD/MMC 지원 (Max 16 G 지원)
스피커 출력	2 W/8Q
정격전압	24 V d.c ±10 %
소비전력	12 W (0.5 A , 24 V)	12 W (0.5 A , 24 V)	12 W (0.5 A, 24 V)
최대 소비전류	500 mA	500 mA	500 mA
운영체제	Windows CE 6.0
외형치수 (mm)	198 X 145 X 37	198 X 145 X 37	265 X 207 X 42.5
무게 (g)	504	556	1196
동작온도	0 ~ 50 °C
보관온도	-10 ~ 60 °C

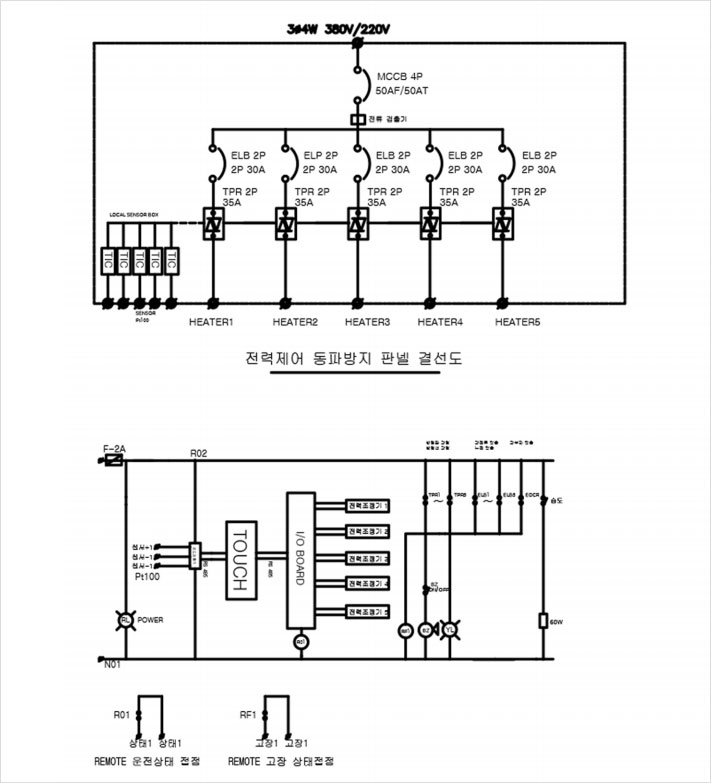

회로도

기대효과

겨울철 한파에 대비하기 위해 꼭 필요한 Heating Cable설치 시 많은 전기용량과 부담되는 공동 전기료에 대하여 50%이상 절감할 수 있어 기존 설계보다 더 많은 범위의 동파우려가 있는 부분까지 설계할 수 있으며 변압기 및 전기수전 시에도 전기용량이 줄어 전체 공사비에서도 절감할 수 있으며 공동전기료가 줄어 민원 해소에도 도움이 될 걸로 기대됩니다.

전기용량 절감 계산

예)열선:1,000M 시공-1일 기준
- 1,000M×16W=16,000W
- 16,000W×24시간=384,000W(일반 CONTROL PANEL사용 시)
- (16,000W×12시간)+(4,800W×12시간)=249,600W(초절전 30%출력 제한 시)
- (384,000W-249,600W)=134,400W
- 약 35%절감

전기용량 절감 계산

10W/M용 열선과 같이 적용 시에는 50%이상의 절감 효과를 볼 수 있습니다.

전기료 비교

기존 16W용 정온전선 및 일반 CONTROL PANEL사용 시(열선 5,000M 기준)
1일당 전기요금 :정온전선 총 5,000M x0.016KW(16W)x24시간 x100원=192,000원(1일당)
1년(4개월 기준)총 사용금액 :192,000x4개월(120일)=23,040,000원

기존 16W용 정온전선 및 초절전 CONTROL PANEL사용 시
100%출력 :5,000M x0.016KW(16W)x12시간 x100원=96,000원
30%출력 :5,000M x(0.016KW x12시간)x0.3(30%초절전)x100원=28,800원
96,000원 +28,800원 =124,800원(1일당)

10W용 정온전선 및 초절전 CONTROL PANEL사용 시
100%출력 :5,000M x0.010KW(10W)x12시간 x100원=60,000원
30%출력 :5,000M x(0.010KW x12시간)x0.3(30%초절전)x100원=18,000원
1년(4개월 기준)총 사용금액 :78,000원 x4개월(120일)=9,360,000원

에너지 절약금액
16W용 정온전선 :23,040,000원 -14,976,000원=8,064,000원(35%절감)
10W용 정온전선 :23,040,000원 -9,360,000원=13,680,000원(59%절감)
