개요

눈이 오는 것을 사람이 직접 확인하지 않아도 노면의 상태 (온도, 습도, 눈, 얼음)를 종합적으로 감지하여 전원을 인가 하므로서 노면이 결빙되지 않도록 자동적으로 운용될 수 있는 시스템입니다.

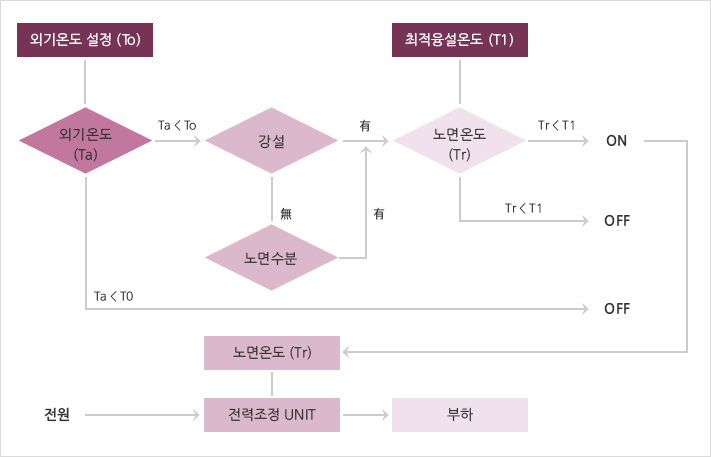

작동원리

- 스노우멜팅 시스템은 외기온도와 노면수분 두가지 외부조건이 충족되면 작동하게 됩니다.
각 조건들은 노면에 설치되어 있는 온도센서와 습도센서에 의해 검출되며, 컨트롤 판넬 내부의 컨트롤러에 설정되어 있는 설정온도 이하로 내려가고 동시에 노면에 설치되어 있는 습도센서에 습도가 감지될 경우 컨트롤러에서 시스템의 가동을 지시합니다.

- 제어반은 수동조작도 가능하며, 또한 예열기능이 있어 외기온도가 설정온도 이하로 내려갈 경우 자동으로 동작하여 신속한 스노우멜팅이 될 수 있도록 하는 기능이 있습니다.

Control Panel

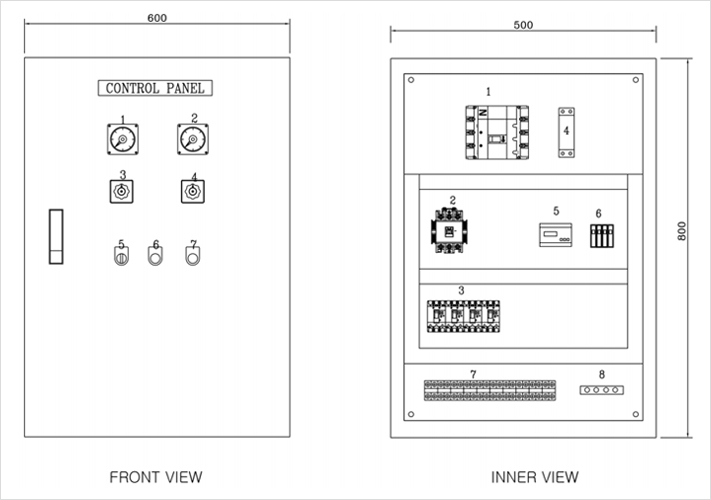

외형도

(1)전압표시계  (2)전류표시계  (3)캠스위치  (4)캠스위치  (5)셀렉터스위치  (6)동작램프(ON)  (7)동작램프(OFF)

내부배치도

(1)메인차단기(MCCB)  (2)MG S/W  (3)누전차단기(ELB)  (4)전류측정기(CT)  (5)스노우컨트롤러  (6)퓨즈  (7)단자대(H/C용)  (8)단자대(상태접점용)

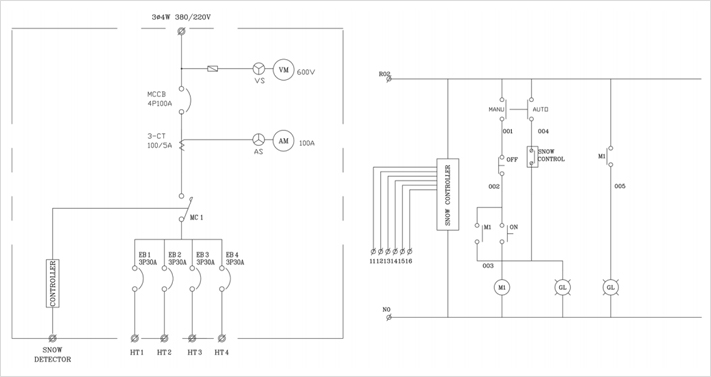

회로도

기대효과

- 강설 시 자동적으로 대응을 하여 초기 단계 대응 능력이 우수합니다.
- 전기의 이용으로 조작 및 보수가 간단하며, 자동제어가 쉽습니다.
- 눈을 자동으로 감지할 수 있어 사용전력을 최소화 할 수 있습니다.
