개요

기존 단순하게 온도에 따라 전원만 인가하는 마그네트 방식 및 초기전류만 잡아주는 전력제어 방식에서 벗어나 실질적인
전력양을 SAVE할 수 있는 SMART(초절전)CONTROL PANEL을 사용하여 동절기 HEATING CABLE로 사용되는 전력량의 35%이상을 절감할 수 있으며 10W/M용 열선과 병행하여 사용시에는 50%이상의 절감효과를 볼 수 있습니다.

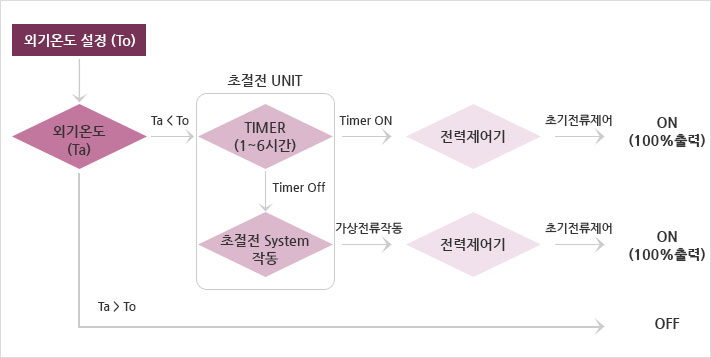

작동원리

- 작동조건이 만족 하였을때 전력제어기를 통하여 초기부하를 제어하고 Timer에 맞추어진 시간(1~6시간) 동안은 100%(16W/M)출력이 되며 그 시간이 지나면 동일 시간동안 초절전 SYSTEM을 통하여 설정한 전력량 30~60%(5~10W/M)만 출력됩니다.(발열량 조절)

- 초절전 SYSTEM은 가상전류를 이용한 SYSTEM으로서 설정한 시간동안 가상의 전류 신호를 보내어 전력량을 제어하는 SMARTSYSTEM입니다.

Control Panel

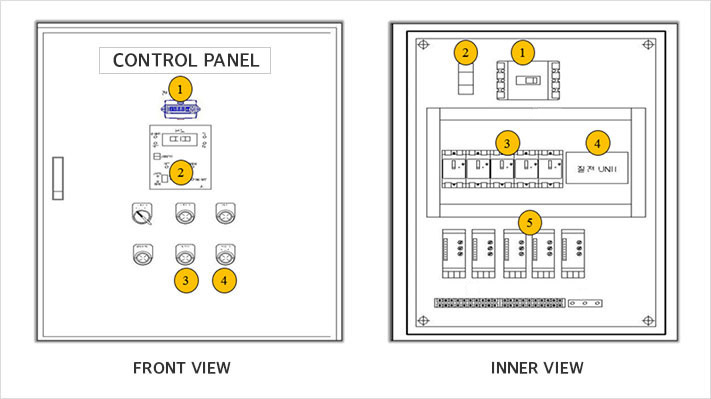

외형도

(1)전류 표시계  (2)전력제어기표시창  (3)동작램프(100%출력)  (4)동작램프(초절전 작동시)

내부배치도

(1)MAIN차단기  (2)CT(전류측정기)  (3)ELB(누전차단기)  (4)초절전 UNIT  (5)전력제어기

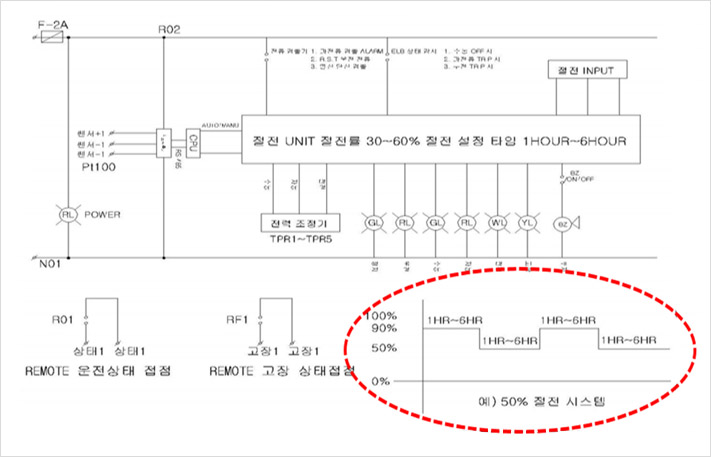

회로도

회로구성

설정온도가 외기온도보다 낮을 시 전원투입 → 전력조정기를 통해 초기부하 제어 → 설정시간까지 100% 출력 → 설정시간 이후 같은 시간동안 초절전 시스템 작동(출력은 30~80%까지 조정가능) → 전력사용량 20~70%까지 절감

기타 구성

운전 시 상태접점 및 고장접점 설치 - 필요 시 중앙제어반에 연결,감시 기능(자동제어 공사분)

기대효과

겨울철 한파에 대비하기 위해 꼭 필요한 Heating Cable설치 시 많은 전기용량과 부담되는 공동 전기료에 대하여 50%이상 절감할 수 있어 기존 설계보다 더 많은 범위의 동파우려가 있는 부분까지 설계할 수 있으며 변압기 및 전기수전 시에도 전기용량이 줄어 전체 공사비에서도 절감할 수 있으며 공동전기료가 줄어 민원 해소에도 도움이 될 걸로 기대됩니다.

전기용량 절감 계산

예)열선:1,000M 시공-1일 기준
- 1,000M×16W=16,000W
- 16,000W×24시간=384,000W(일반 CONTROL PANEL사용 시)
- (16,000W×12시간)+(4,800W×12시간)=249,600W(초절전 30%출력 제한 시)
- (384,000W-249,600W)=134,400W
- 약 35%절감

전기용량 절감 계산

10W/M용 열선과 같이 적용 시에는 50%이상의 절감 효과를 볼 수 있습니다.

전기료 비교

기존 16W용 정온전선 및 일반 CONTROL PANEL사용 시(열선 5,000M 기준)
1일당 전기요금 :정온전선 총 5,000M x0.016KW(16W)x24시간 x100원=192,000원(1일당)
1년(4개월 기준)총 사용금액 :192,000x4개월(120일)=23,040,000원

기존 16W용 정온전선 및 초절전 CONTROL PANEL사용 시
100%출력 :5,000M x0.016KW(16W)x12시간 x100원=96,000원
30%출력 :5,000M x(0.016KW x12시간)x0.3(30%초절전)x100원=28,800원
96,000원 +28,800원 =124,800원(1일당)
1년(4개월 기준)총 사용금액 :124,800x4개월(120일)=14,976,000원

10W용 정온전선 및 초절전 CONTROL PANEL사용 시
100%출력 :5,000M x0.010KW(10W)x12시간 x100원=60,000원
30%출력 :5,000M x(0.010KW x12시간)x0.3(30%초절전)x100원=18,000원
1년(4개월 기준)총 사용금액 :78,000원 x4개월(120일)=9,360,000원

에너지 절약금액
16W용 정온전선 :23,040,000원 -14,976,000원=8,064,000원(35%절감)
10W용 정온전선 :23,040,000원 -9,360,000원=13,680,000원(59%절감)
