개요

설정온도에 따라 마그네트 스위치를 ON/OFF하여 Heating Cable을 사용하는 제어시스템입니다.

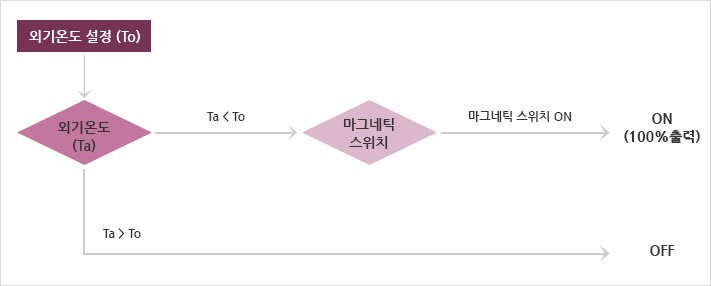

작동원리

Control Panel

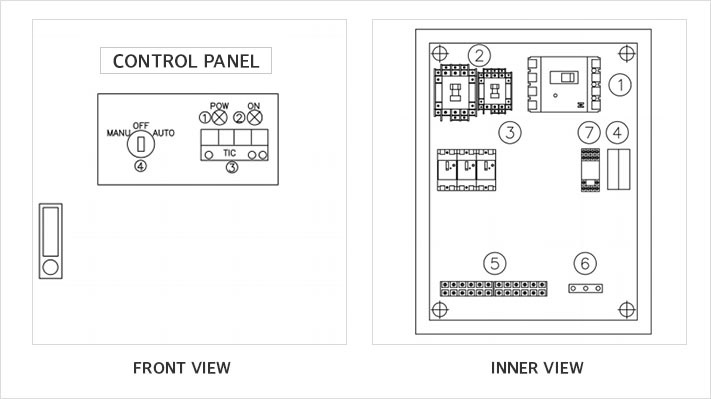

외형도

(1)파워램프  (2)동작램프(ON/OFF)  (3)온도표시창  (4)셀렉터스위치

내부배치도

(1)메인차단기(MCCB)  (2)마그네트(MC)  (3)누전차단기(ELB)  (4)FUSE  (5)단자대(H/C용)  (6)단자대(상태접점용)  (7)TIMER(옵션사양)

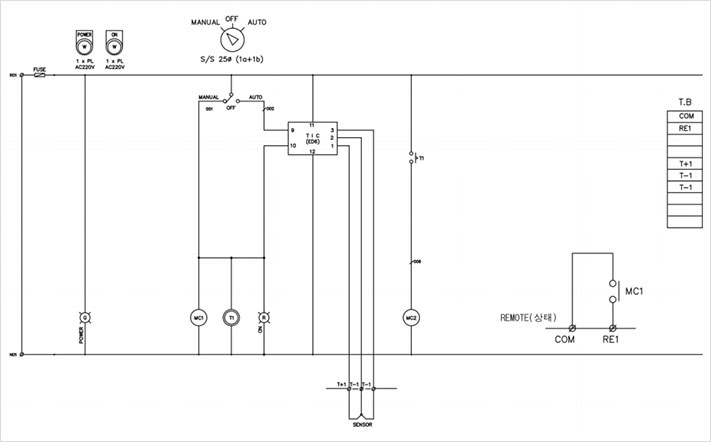

회로도

회로구성

-설정온도가 외기온도보다 낮을 시 마그네트 스위치 ON→ 전원투입 → H/C작동
-외기온도가 설정온도보다 높을 시 마그네트 스위치 OFF→ 전원차단 → H/C미작동
-H/C누전발생시 누전차단기(ELB)자동 Trip

기대효과

겨울철 한파에 대비하기 위해 꼭 필요한 Heating Cable설치 후 동파를 예방 할 수 있으며,간편한 PANEL설치 후 온도설정을 하여 Heating Cable의 제어 및 가동을 자동적으로 할 수 있는 편리함이 있습니다.
